Vít trí: Cấu tạo, phân loại & thông số kỹ thuật

Vít trí là gì? Chúng có cấu tạo, thông số kỹ thuật ra sao? Tất tần tật các thông tin trên sẽ được Phong Viet Fastener chia sẻ đến anh em thông qua bài viết dưới đây. Nào giờ thì cùng mình tìm hiểu ngay nhé.

Vít trí là gì?

Vít trí hay còn được gọi là bu lông lục giác chìm không đầu có hình dáng toàn thân là hình trụ tròn, bên ngoài thân có ren, thông thường là ren hệ mét. Hai đầu vít trí được thiết kế khác nhau, đó một đầu bằng và một đầu bằng hoặc nhọn, có bi, lõm...

→ Cấu tạo

Vít trí có cấu tạo gồm 2 phần là:

• Phần thân hình trị được tiện ren

• Phần đầu được thiết kế hình lục giác nằm ẩn bên trong bu lông

Ứng dụng tùy trường hợp phần đầu vít sẽ có những dạng đầu lõm, đầu bằng hoặc đầu nhọn. Vít trí với kích thước khá đa dạng, kích cỡ thông thường sẽ từ M3-M16.

→ Thông số kỹ thuật của vít trí

Đường kính: M3 – M24

Chiều dài: 10-70mm (Vít trí M8, Vít trí M6, Vít trí M5, Vít trí M4, Vít trí M3)

Tiêu chuẩn: DIN 913, DIN 914, DIN 915, DIN 916...

Vật liệu sản xuất: Thép hợp kim/ Inox 201/304/316 (Vít trí inox)

Loại ren: Ren suốt

Cấp bền: Vít trí lục giác chìm thép hợp kim thường có cường độ cao 8.8, 10.9 và Vít trí Inox SUS 201, SUS 304, SUS 316

Xử lý bề mặt: Đen mộc, Mạ trắng, Inox

Đóng gói: Trong túi theo tiêu chuẩn có ghi đầy đủ thông số bên ngoài bao bì.

                               Vít trí đầu nhọn

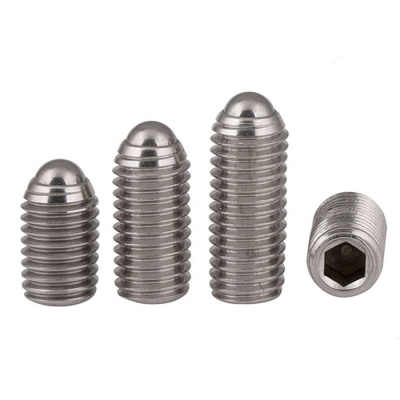

                                       Vít trí có bi

→ Công dụng

Để cố định hai chi tiết đã lắp ghép người ta sẽ dùng đến vít trí, thông thường sẽ lồng vào nhau và được định vị sẵn. Kế đến là dùng vít trí để cố định lại hai chi tiết. Khi anh em có nhu cầu thay đổi vị trí giữa 2 kết cấu có thể nới lỏng vít ra rồi sau đó định vị lại đồng thời cố định lại bằng vít trí.

Vít trí còn được ứng dụng trong ngành lắp ráp và chế tạo máy. Chúng được dùng để cố định lại 2 chi tiết với nhau, ta có thể bắt gặp vít trí tại rất nhiều vị trí trên các công cụ cơ khí.

Ứng dụng kế tiếp là trong cuộc sống hàng ngày anh em có thể bắt gặp vít trí ở bất cứ đâu trong những dụng cụ sử dụng hàng ngày như vòi sen tắm, tủ bếp, tủ ti vi…

Nói chung vít trí được sử dụng rất rộng rãi trong việc ứng dụng lắp đặt hiện nay trong mọi mặt của đời sống.

Có bao nhiêu loại Vít trí?

→ Phân loại theo hình dáng

Vít trí inox chia thành các loại: Inox 201, Inox 304, Inox 316 (khả năng chống chịu ăn mòn Inox 201 < Inox 304 < Inox 316)

Vít trí thép các bon: có cường độ cao 8.8, 12.9, sức bền tốt.

→ Phân loại theo chế tạo

• Vít trí đầu lõm: có cấu tạo đơn giản với phần thân là dạng trụ tròn có tiện ren suốt, đầu vít là dạng vít trí, đầu còn lại dạng lõm. Tiêu chuẩn DIN 916, cấp bền 12.9

• Vít trí đầu nhọn (đầu bi): thân dạng trụ và phần đầu nhọn, được thiết kế và sản xuất theo tiêu chuẩn DIN 914, cấp bền 12.9

• Vít trí đầu bằng: gồm một thanh hình trụ tròn có tiện ren suốt từ đầu đến cuối, đầu vít là vít trí, đầu còn lại là đầu bằng. Tiêu chuẩn DIN 913, cấp bền 12.9

• Vít trí xẻ rãnh đầu bằng: giống với vít trí đầu bằng, nhưng có thêm đường thẳng giữa chia đôi đầu thành 2 phần bằng nhau. Tiêu chuẩn DIN 551, cấp bền 12.9

• Vít trí xẻ rãnh đầu nhọn: Đường kính thân bu lông không đầu xẻ rãnh mũi nhọn từ M2,5 đến M12. Tiêu chuẩn DIN 553, cấp bền 12.9.

                                       Vít trí đầu lõm

Hướng dẫn cách thi công vít trí

Việc thi công vít trí cực kỳ đơn giản, thông thường trải qua một số bước cụ thể như sau:

• Bước 1: chọn loại vít phù hợp về kiểu cách, kích thước và vật liệu sản xuất.

• Bước 2: định vị hai chi tiết cần cố định.

• Bước 3: xiết vít trí vào vị trí đã chờ sẵn là hoàn thành liên kết.

Với những thông tin vừa chia sẻ như trên mong rằng Phong Viet Fastener đã giúp anh em hiểu hơn về vít trí là gì cũng như những thông tin liên quan. Đừng quên thường xuyên theo dõi kênh để liên tục cập nhật được những thông tin hay nữa anh em nhé.
